次世代自動車業界

#05

自動車業界においては、産業構造やトレンドが日々目まぐるしく変化しています。長年に亘り築いてきたお客様及びサプライヤー様との取引実績・信頼関係・ネットワークを駆使し、市場の変化に柔軟に対応した最新技術や装置、サービスをご提供します。

次世代自動車業界における役割

当社では業界の電動化対応に早くから注力しており、お客様・サプライヤー様と一体となり、モーター・バッテリー・インバーター向け装置の開発から量産設備に至るまで、豊富な経験と実績を築いてまいりました。私たちの強みである国内外含めたネットワークと総合力を活用し、お客様ニーズに合わせたソリューションをご提供します。

主な取扱製品

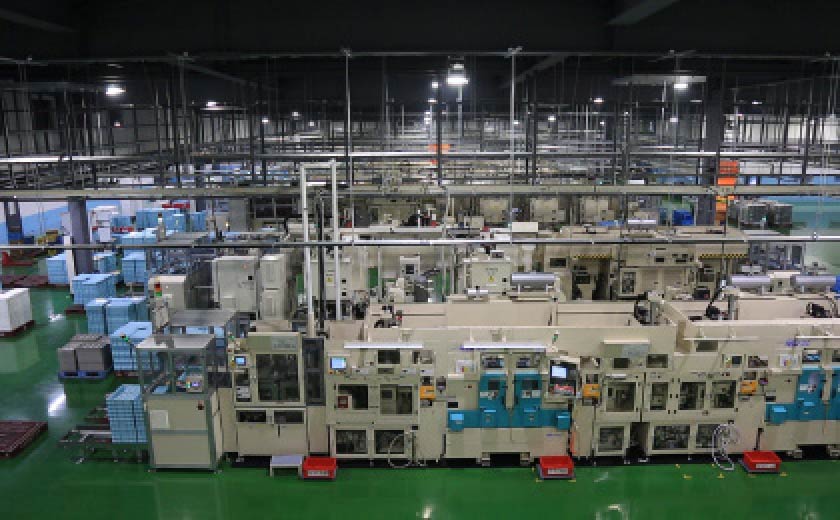

自動組立ライン・加工ライン

お客様ニーズに基づき、各設備メーカーと協業しながらオーダーメイドの機械・装置・サービスをご提供します。近年では製造工程が複雑化し、大型プロジェクト案件も増加しております。
また、組立工程で需要が拡大しているサーボプレスやナットランナーの取り扱いにも注力しているほか、各種自動車部品(モーター・インバーター部品、ブレーキ部品、エンジン部品、トランスミッション部品等)の旋削、切削、穴明け、研削等の加工工程全般についても最適な設備をご提案します。加えて、設備単体の販売に留まらず、搬送装置、計測装置、洗浄装置を含めたライン全体についてもトータルでコーディネートすることもできます。

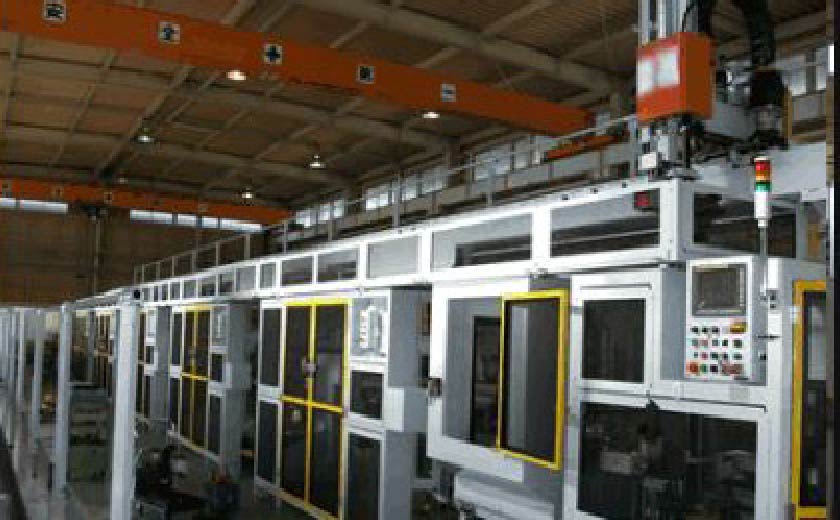

各種搬送装置

各種部品の供給から工程間搬送、完成品ワークストック、出荷まで要求仕様に応じた搬送装置をご提案します。
近年では、IoTを駆使したAGVでの無人搬送、画像処理を活用したバラ積みピッキング等、新工法・新技術の採用が増加しています。自動搬送装置を採用することで製造工程の省人化・無人化に大きく貢献しています。

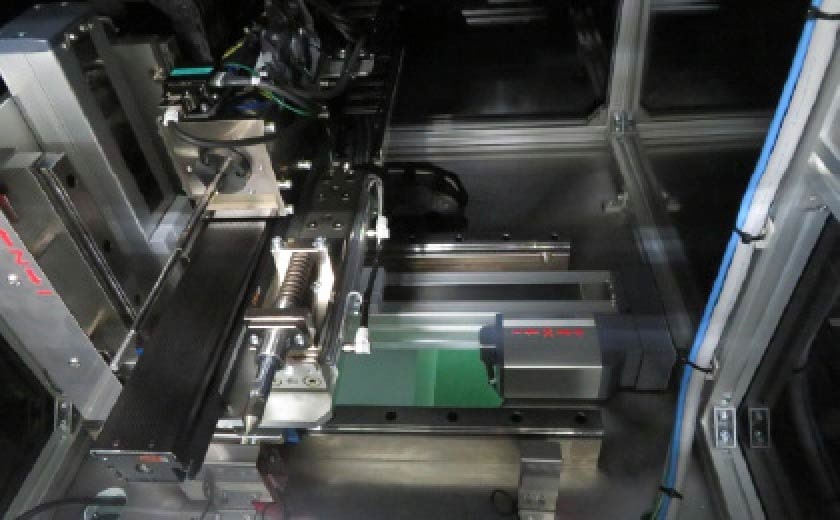

各種自動検査・計測装置提案

ミクロン単位の精密な検査に対応した三次元測定機から、部品内部を検査するX線CTスキャン、部品加工工程における検査・計測装置をご提案します。エンジン部品、トランスミッション部品の検査・計測工程での実績を活用し、近年では車両電動化部品、非自動車領域での自動検査において豊富な実績を築いています。自動検査・計測装置の導入でお客様の省人化・品質安定化に貢献しています。

アロボテック社のご紹介

アロボテック社は長尺物の旋削・研削用精密振れ止め装置の製造を目的に1983年にアメリカ合衆国ミシガン州に設立されました。振れ止め装置の専門メーカーとして長年の経験と高度な技術を持ち、高精度・高剛性・高品質な振れ止め装置（商品名：オートレスト）を世界中にご提供しております。アロボテック社製振れ止め装置は、内部にピン・カム及びベアリング等を一切必要としないスライドウェッジと呼ばれる独自の機構を有しており、各国で様々な特許を取得しています。

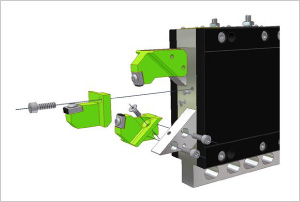

※スライドウェッジ機構：面当たりを基本とする駆動メカニズム

独自の三点式アームによりワークの中心を常に保持する事が出来ます。

幅広い製品ラインナップに加えて、お客様のご要求仕様に合わせた設計を行っております。装置は熟練の作業者により一点ずつ取り付けられ、100回に亘る繰返し求芯精度の検査（1μm以内）を経て出荷されます。

スライドウェッジ機構により、剛性を確保した本装置は非常に頑丈な為、過酷な加工条件下においても長年に亘りご使用頂く事が出来、取付・調整も非常に容易で時間を要しません。

アロボテック社の振れ止め装置は、カムシャフトやクランクシャフトを始めとする自動車部品やボールネジ、工具（ドリル・ブローチ等）の長尺製品において高品質をご要求されるお客様に高くご評価頂いており、納入後の修理対応や調査対応も行っております。

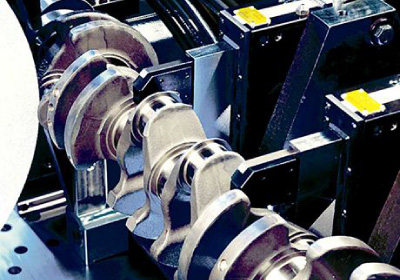

クランクシャフト研削

優れた特徴

1. 三点式アームの採用

求芯性に優れた三点式アームを採用し、常にワークの中心を保持

2. 高精度

シンプル機構で高い精度を実現（繰返し求芯精度1μm以内)
高い精度が要求されるワークの加工に最適
ワーク径の減少に倣う、自動追随機能

3. 高剛性

内部にカム・ヒンジ・ピン等を一切使用しないシンプルなスライドウェッジ機構を採用
ワークに接するパッドはPCD（多結晶ダイヤモンド）或いはカーバイド製を使用
単一の油圧シリンダーで全ての機構を制御、三点式アームでワークを保持

4. 使い勝手のよさ

専用調整ねじで水平・垂直方向の微調整が可能、調整時間の短縮化
アームリトラクト機能（アーム後退機能）を有しワークの着脱が容易
スライドウェッジ機構を採用しておりメンテナンスが容易
ネスト（パッド）の交換によりクランプ範囲の調整が可能

5. 要望に沿った設計製作

標準装置のラインナップに加えてお客様の要望に沿った設計製作が可能
コンパクトな薄型設計、シリンダー位置の変更など柔軟な対応が可能
ワークのサイズに応じた把握径の変更も自在
設計製作一例
薄型アーム（定寸装置との併用）
接触角度変更（クランクピン研削用）
長時間・重切削専用パッド

6. 生産性の向上

高精度な振れ止め装置で厳しい公差要求に対応
振れ止めにかかる調整時間の減少
時間当たりの研削加工ワークの増産
研削砥石の長寿命化

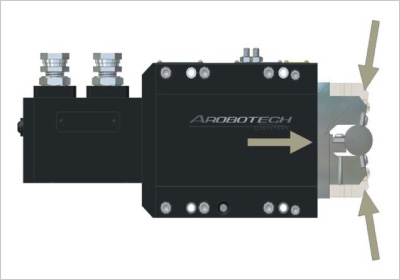

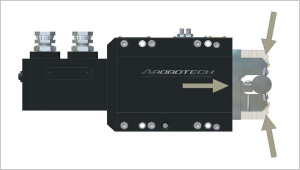

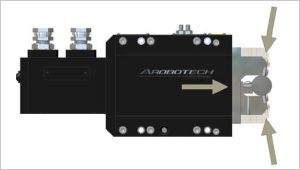

３点のアームがワークの外径の大きさに拘らず、センターラインを均等に保持し、求芯を行います。

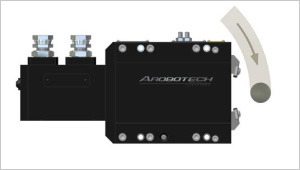

追随研削機能

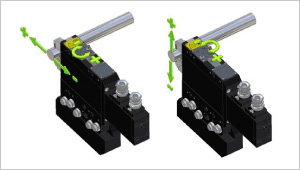

水平・垂直方向微調整機能
アームリトラクト（後退）機能ワークの着脱も簡単
専用ネストで径変更も自在

使用事例

当社はアロボテック社製振れ止め装置をおよそ２０年に亘り販売しており、日本国内ではすでに１０００台以上の納入実績を誇っております。多くのお客様の生産現場にて、真円度の改善・研磨サイズ調整の容易化を実現し品質及びサイクルタイムの向上に貢献しております。これまでの実績の中から多種多様な使用事例の一部をご紹介します。

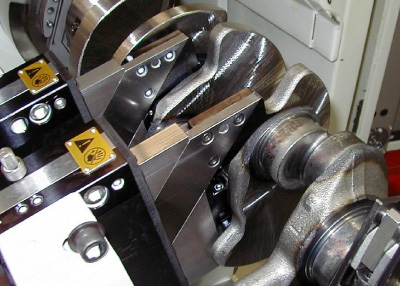

クランクシャフト研削

定寸装置と併用いただく為に、薄型アームのモデルもご提供が可能です。ピン研削にご使用いただく場合には三点式アームの接触角度も変えています。

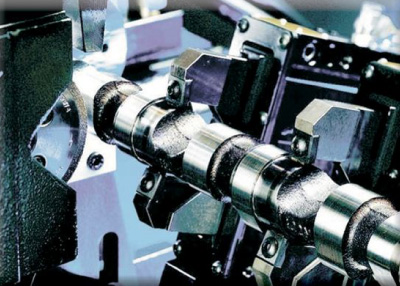

カムシャフト研削

三点式アームで常にジャーナルの中心を掴みます。ジャーナル研削・ロブ研削どちらにもご使用いただけます。

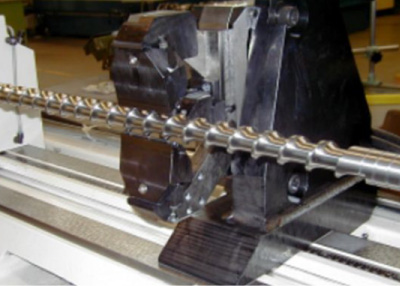

インジェクションスクリュー研削

パッドはネジのピッチに合わせて設計が可能です。溝研削・外径研削のどちらにもご使用いただけます。

小径ワーク研削

最小1mmからのワーク保持が可能です。

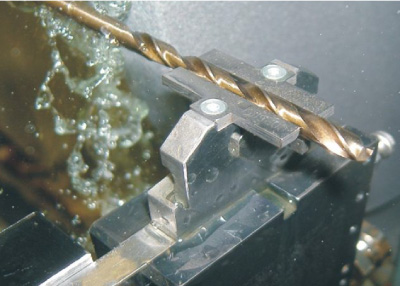

工具研削

外径・溝研削どちらにもご使用いただく事が可能です。
微調整機能を有していますので、ワークの径変更の調節が簡単です。

旋削用振れ止め装置

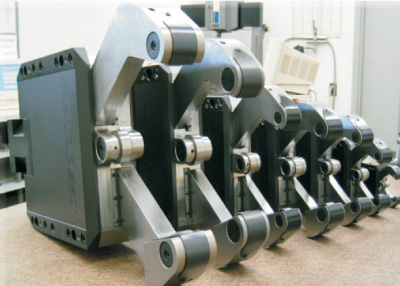

旋削用振れ止め装置も多種多様のラインナップを取り揃えています。
