AM関連新材料・周辺装置

AMモノづくり技術の開発支援


AMとお客様の技術を融合した新たなモノづくり技術開発を、支援いたします。
例えば、

  • 材料に応じた造形パラメータの開発について
  • AMを最大限に活用できる製品設計を提案してほしい
  • 量産へ向けた最適法案を知りたい
  • 造形の前後工程及び工程に適した装置を提案してほしい

など、AMモノづくりに関わるご相談を承ります。

AM関連新材料・周辺装置

AM工法では、通常工法にはない特有の課題が発生致します。そんな課題を解決するため新たな造形技術、材料、周辺装置における開発をサポート致します。また、材料に応じたレシピ開発も対応致します。

アルミダイカスト金型の
焼付き・冷却でお悩みの方は
ぜひお試し下さい!

SKD61系高機能材"MAMSシリーズ"で金型部品を造形

AM周辺装置

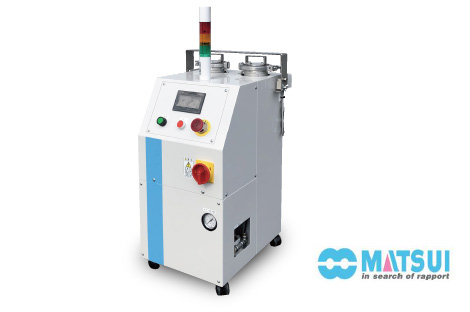

水管クリーニング装置

[概要]

  • 媒体に砥粒を混ぜ、吐出する事で金型の水管内壁を洗浄します。
  • 3Dプリンタで製作された複雑な水管も、短時間で洗浄可能です。

[特徴]

  • ユーティリティーは電気とエアーのみ!

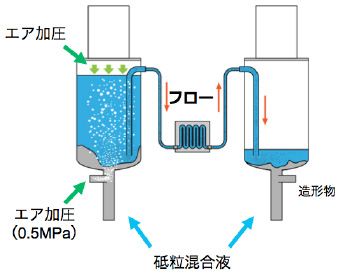

[原理]

  • 流体研磨の原理
  • 砥粒(0.5mm)
水管クリーニング装置 XV002-03
動力動力
エアー
電圧電圧
AC100~240 50/60Hz 単相
皮相電力皮相電力
1kVA
圧力圧力
0.5MPa以下
タンク容量タンク容量
3L
砥粒砥粒
ガーネット
流量変化流量変化
例:新品時 2.5L/min
→ 22ヶ月使用時 1.9L/min
→ クリーニング後 2.5L/min
加工目的加工目的
水管の錆取り
対象部品対象部品
金型部品の3D金属造形の水管
装置サイズ装置サイズ
W458×D558×H940mm
装置重量装置重量
20kg
製造元:株式会社松井製作所
技術提携:パナソニック株式会社
総販売元:三菱商事テクノス株式会社

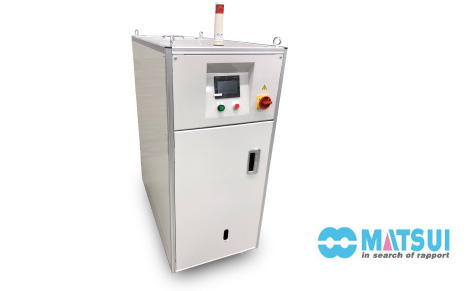

流体研磨装置

[概要]

  • 砥粒入り媒体を高圧(ワーク側装置安全弁2.5Mpaまで)で繰り返し往復させることで、水管内壁を“研磨”する装置です。
  • 複雑な水管も、研磨可能です。

[実験結果]

【Before】
【After】
【Before】
【After】
流体研磨装置
動力動力
油圧ポンプ
電圧電圧
AC200 50/60Hz 3相
皮相電力皮相電力
3.7kVA
圧力圧力
1.5 MPa
タンク容量タンク容量
1.5 L x 2
砥粒砥粒
アルミナ
流量変化流量変化
例:造形時1.5L/min → 2.5L/min
加工目的加工目的
水管の錆取り、研磨
対象部品対象部品
金型全般の水管、水管を有する部品・装置
装置サイズ装置サイズ
W580×D902×H1,304mm
配管部:91mm パトライト:158mm
装置重量装置重量
235kg
製造元:株式会社松井製作所
総販売元:三菱商事テクノス株式会社
